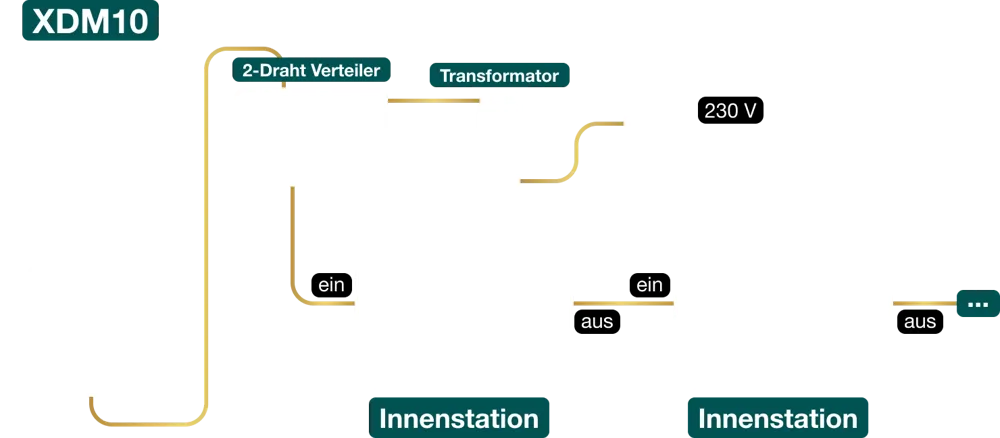

In bestehenden Gebäuden muss man oft mit eingeschränkten Anschlussmöglichkeiten rechnen. Dank der Möglichkeit, Innenstationen über ein 2-adriges Kabel (Eingang und Ausgang) durchzuschleifen, sind Sie mit dem XDM10 für nahezu jedes Anschlussszenario gerüstet. Selbstverständlich ist auch eine sternförmige Verkabelung möglich.

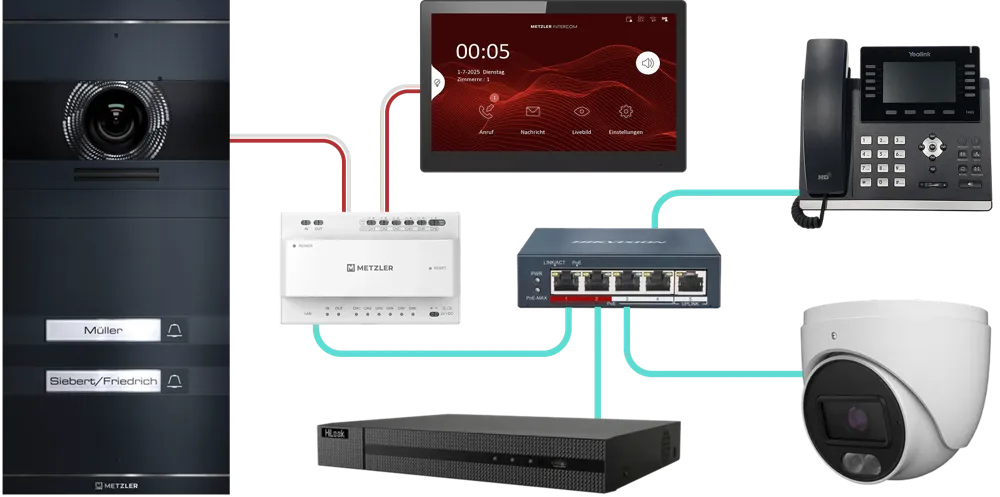

In Neubauten oder bei der Sanierung von Gebäuden bietet die IP-Serie mit der Stern Topologie eine optimale Lösung. Durch die Verwendung von Netzwerkkabeln (CAT 5e – CAT 8) und der Power over Ethernet (PoE) Technologie, können Sie eine robuste und skalierbare Verkabelung aufbauen. Diese Topologie ermöglicht eine einfache Integration in bestehende Netzwerke und bietet maximale Flexibilität bei der Anordnung der Geräte.
Egal ob Neubau, Sanierung oder Modernisierung:
Mit Metzler entscheiden Sie, wie Sie installieren – nicht ob es passt.
Wählen Sie zwischen 2-Draht BUS Serie (für Bestandsleitungen) oder IP-Serie (LAN/PoE & 2-Draht IP) – beide mit modernster Video- und App-Technologie.
Mit Metzler entscheiden Sie nicht ob Sie modernisieren, sondern wie einfach.
Beide Systeme bieten gestochen scharfes Video, intuitive Bedienung, elegantes Design – und die kostenlose Hik-Connect App für Ihr Smartphone.
Der Unterschied liegt lediglich in der Verkabelung und dem Anwendungsbereich.
Stehen Sie vor der Entscheidung für eine neue Sprechanlage, treffen Sie oft auf zwei Systeme, die zwar beide lediglich zwei Drähte benötigen, aber technisch ganz unterschiedlich funktionieren. Wir erklären Ihnen hier direkt und unkompliziert, was das für Ihre Installation bedeutet.
Der flexible Allrounder
Dieses System eignet sich besonders gut für Modernisierungen oder Nachrüstung und arbeitet nach dem sogenannten „Durchschleifen"-Prinzip.
Die Verkabelung:
Stellen Sie sich das wie eine Perlenkette vor: Das Kabel verläuft von der Haustür zum Medienverteiler, dann zur ersten Innenstation und dann weiter zur nächsten usw. Die Geräte können unkompliziert hintereinander angeschlossen werden. (Klingeldraht, Fernmeldekabel, Telefonkabel)
Die Stromversorgung:
Ein großer Vorteil ist die zentrale Versorgung. Der Strom läuft direkt über die zwei Drähte mit. Sie benötigen also keine Steckdose an jeder einzelnen Station.
Die Einstellung:
Jede Station bekommt eine eigene Adresse – einfach am Gerät über kleine mechanische Drehregler eingestellt. So erhält jedes Gerät seine feste Identität im System.
Ihr Vorteil:
Weil das Kabel von Gerät zu Gerät geführt wird, entsteht bei der Verlegung weniger Aufwand und Schmutz – besonders praktisch in bereits bewohnten Gebäuden, da bestehende Systeme meist so aufgebaut wurden.
Die moderne Netzwerk-Lösung
Mit diesem System nutzen Sie echte Netzwerktechnik. Das Besondere: Die „Sprache" ist immer IP (digitales Netzwerk), aber beim Anschluss haben Sie die Wahl zwischen zwei Wegen:
Die Verkabelung:
Hier ist eine Sternverkabelung unbedingt erforderlich. Das bedeutet: Für jede Innenstation muss eine eigene Leitung direkt vom zentralen Verteiler gelegt werden.
Option 2-Draht-IP:
Sie nutzen vorhandene geschirmte Fernmeldekabel (z. B. die J-Y(ST)Y-Leitung), um das Netzwerksignal zu übertragen. Auch hier fließen Daten und Strom gemeinsam über die zwei Drähte – eine zentrale Stromversorgung im Verteiler genügt.
Option LAN/PoE:
Sie nutzen moderne Netzwerkkabel. Hierbei werden die Geräte direkt über das Datenkabel mit Strom versorgt (PoE), sodass ebenfalls kein zusätzliches Netzteil an der Station nötig ist.
Die Einstellung:
Die Konfiguration findet vollständig digital statt, und die Geräte tauschen sich untereinander aus wie in einem Heimnetzwerk.
Ihr Vorteil:
Dank der Sternverkabelung arbeitet jedes Gerät für sich und unabhängig. Zudem erlaubt diese Technik zusätzliche Funktionen (wie z. B. SIP-Telefone einbinden, Administration über PC, Netzwerkvideorekorder....), da auch große Datenmengen zuverlässig übertragen werden können.
| Merkmal | 2-Draht BUS-System | IP-System (2-Draht oder LAN) |
|---|---|---|
| Kabelweg | Von Station zu Station (Reihe) | Jede Station einzeln (Stern) |
| Anschlussart | Klingeldraht, Fernmeldekabel, Telefonkabel | Flexibel: Geschirmtes Fernmeldekabel oder LAN |
| Stromversorgung | Zentral über die 2-Drähte | Zentral über 2-Draht oder PoE |
| Einstellung | Manuell über Drehregler | Digital über das Systemmenü (IP-Adressen) |
| Installation | Oft einfacher bei Modernisierung | Integrierbar ins Heimnetz über LAN-Kabel |
FazitDie Auswahl des geeigneten Systems hängt maßgeblich von der vorhandenen Leitungsstruktur ab. Ist eine unkomplizierte Weiterführung der Kabel von Raum zu Raum möglich, empfiehlt sich das BUS-System. Werden sämtliche Kabel zentral zusammengeführt, stellt das IP-System (egal ob über 2-Draht oder LAN) eine optimale Lösung dar, die Ihnen alle Wege in die digitale Welt offen hält.
Gerät zu Gerät Logik (Baum Topologie)

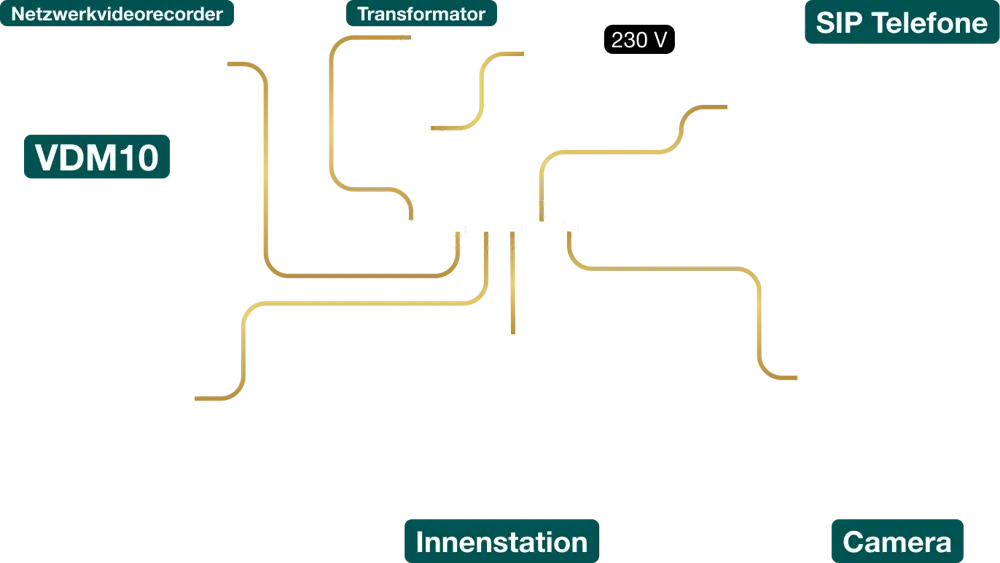

Verteiler zu Gerät Logik (Stern Topologie)
| Eigenschaft |
2-Draht BUS Serie |
IP-Serie (LAN/PoE) |
IP-Serie (2-Draht IP) |
|---|
Wählen Sie basierend auf Ihrer vorhandenen Verkabelung
Verkabelung: Nutzt einfache 2-Draht-Leitungen (wie bei alten Klingelanlagen)Ideal für: Modernisierung und Nachrüstung in BestandsgebäudenVorteil: Keine neuen Kabel verlegen – alte Leitungen werden weiterverwendetInstallation: Einfach und schnell, minimaler AufwandVerkabelung: CAT-Netzwerkkabel (CAT 5e – CAT 8) mit PoE-StromversorgungIdeal für: Neubauten, Sanierungen und professionelle Netzwerk-IntegrationVorteil: Unbegrenzte Erweiterbarkeit, Integration mit SIP, IP-Kameras, Smart-HomeInstallation: Professionell und zukunftssicher mit maximaler FlexibilitätVerkabelung: Geschirmte Fernmeldekabel (z. B. die J-Y(ST)Y-Leitung) + 24V TransformatorIdeal für: Sanierungen mit vorhandenen Leitungen, kostengünstige ModernisierungVorteil: IP-Funktionen ohne neue Verkabelung, Sternverkabelung erforderlichInstallation: Nutzt bestehende Infrastruktur mit IP-TechnologieKurz gesagt: Die 2-Draht BUS Serie ist perfekt, wenn Sie vorhandene Leitungen nutzen möchten. Die IP-Serie bietet maximale Flexibilität und Netzwerk-Integration für moderne Installationen.

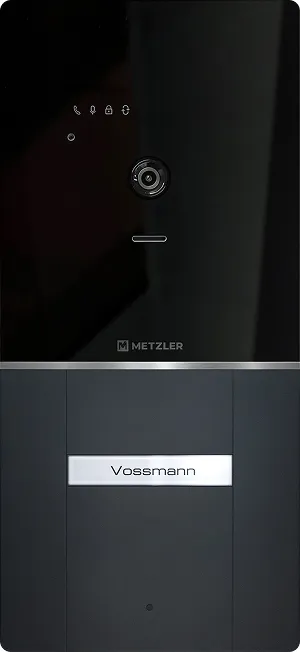

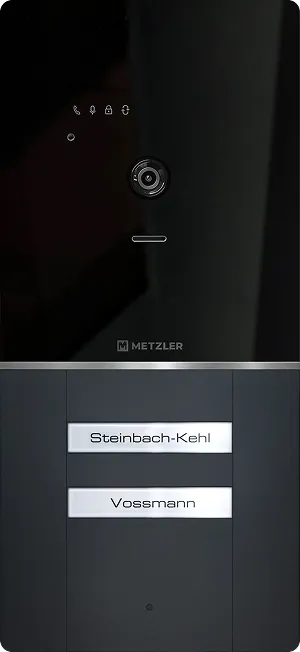

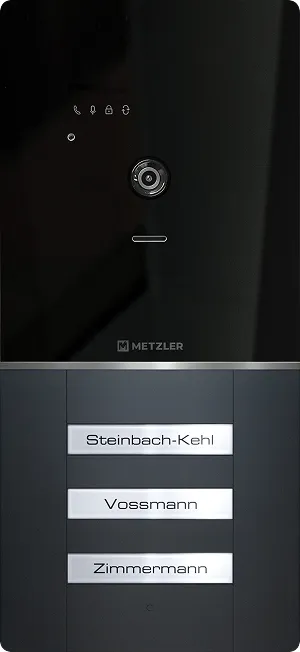

Wenn Sie bereits über ein 2-Draht-Kabelsystem (alte Gegensprechanlage) verfügen, dann ist die 2-Draht-Serie ideal für Sie – einfach das alte System demontieren und die XDM10 anschließen. Ideal zur Umrüstung von Alt-Anlagen, z. B.:
Gängige 2-Draht Systeme
Dann ist die Metzler XDM10 das Richtige
Dann ist die IP-Serie Ihre Wahl: netzwerkintegrierbar, zukunftssicher und flexibel.
