Die Kontrollstation für die XDM10 2-Draht-BUS Serie
Der Audio-/Videoverteiler ist die zentrale Datenverteilung und Stromversorgung für das 2-Draht System der XDM10 Türsprechanlage.
Strom bezieht der Audio-/Videoverteiler durch den 48VDC Transformator. Die Datenverteilung erfolgt durch den 2-Draht Anschluss, der sternförmig zu den Innenstationen vom Audio-/Videoverteiler geführt werden muss. Durch die intelligente Technik des Audio-/Videoverteilers muss beim Anschluss der Innen- und Türstation an den einzelnen Kanälen nicht auf die Polung der Adern geachtet werden. Jeder Kanal des Verteilers weist dem angeschlossenen Gerät Strom und Daten über die richtigen Adern zu.
An den Kanälen CH1–CH2 werden Innenstationen angeschlossen (max. 15 W), an CH3–CH6 Türstationen und weitere Geräte (max. 110 W). 8 Indikator-LEDs zeigen den Netzwerkstatus an den jeweiligen Kanälen an. Außerdem besitzt der Audio-/Videoverteiler eine RJ45-Schnittstelle, an der eine Netzwerkverbindung per LAN-Kabel an einen Internetrouter hergestellt werden kann. Es empfiehlt sich, an den Audio-/Videoverteiler eine Netzwerkverbindung per LAN-Kabel herzustellen. Der Verteiler ermöglicht so jedem Endgerät, in Ihr Heimnetzwerk integriert zu werden – für die Smartphone App oder die Konfiguration über die PC-Software.

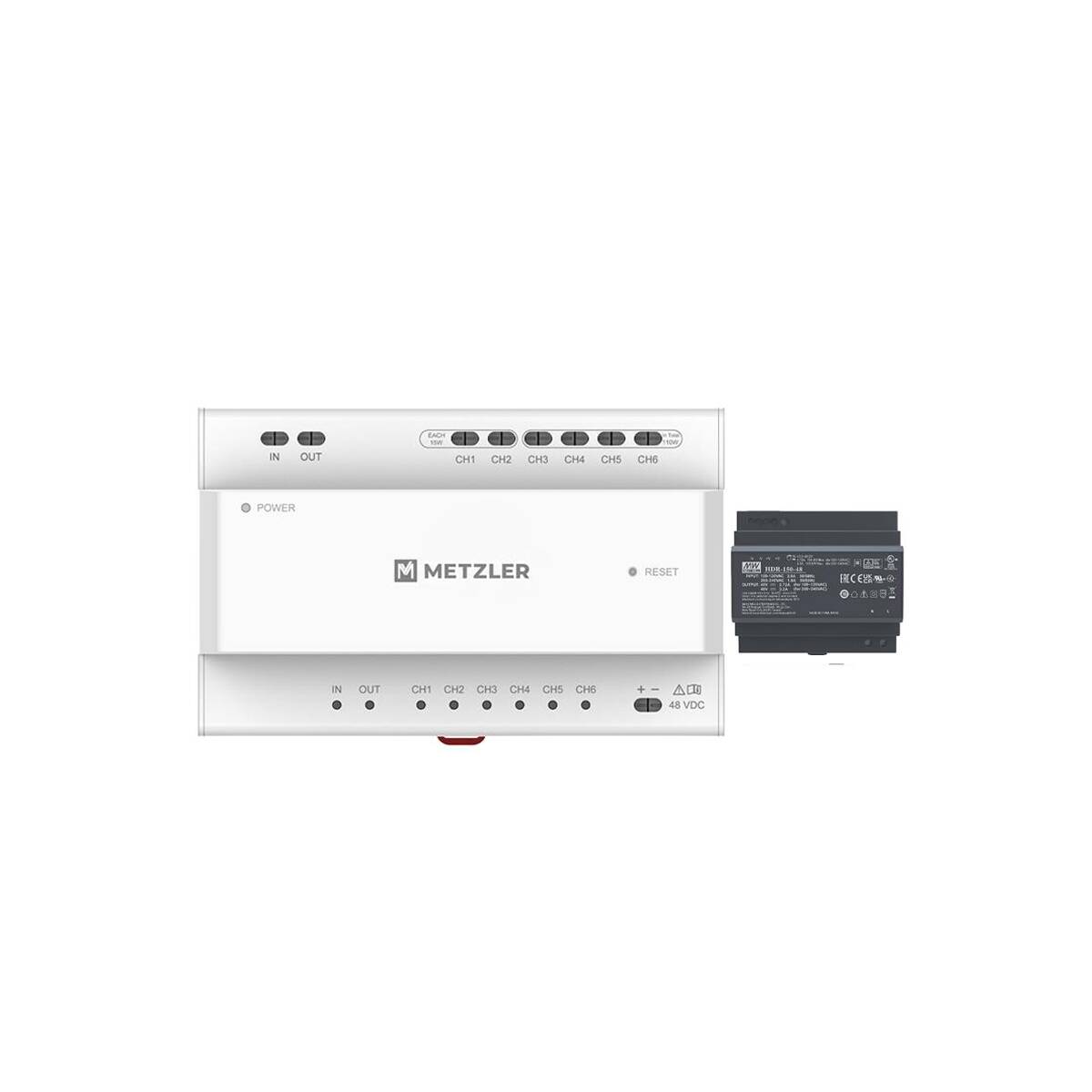

Enthaltene Komponenten:
- XDM10 Audio-/Videoverteiler
- 48VDC Transformator
-
Abmessungen
Breite × Höhe × Tiefe: 14,40 × 9,20 × 6,60 cm - Gewicht: 0,20 kg
- Versandgewicht: 0,20 kg
- Herstellerinformationen: Metzler GmbH, Täleswiesenstr. 9, 72770 Reutlingen, Germany, service@metzlergmbh.de
